Se você carrega em uma XL650/XL750, provavelmente já se deparou com o incômodo de espoletas gastas ricocheteando no recipiente de espoletas gastas e acabando na sua bancada de recarga ou no chão.
O Conjunto de Tubo de Saída de Espoletas DAA XL650/XL750 resolve esse problema ao ser fixado diretamente sobre a janela de saída de espoletas gastas, garantindo que as espoletas gastas tenham apenas um lugar para ir: para dentro do tubo!
O conjunto é fornecido com um tubo flexível de PVC de 120 cm (4 pés) de comprimento, que permite coletar suas espoletas em um recipiente ou garrafa que fique no chão ou fixado em qualquer lugar sob sua prensa.
O conjunto inclui:
- Um tubo flexível de PVC de 120 cm (4 pés) de comprimento
- Uma placa adaptadora usinada em Delrin para encaixar na sua XL650/XL750
- Dois parafusos 8-32 mais longos para substituir os originais da sua Dillon
Instruções de montagem:
1. Remova o copo do primer usado (peça 16211) e o suporte do copo do primer usado (peça 16209) desparafusando os dois parafusos do suporte do copo do primer (peça 14689)
2. Desconecte o tubo de PVC do adaptador. Isso facilita a montagem do adaptador. Puxe o tubo firmemente para desconectá-lo.

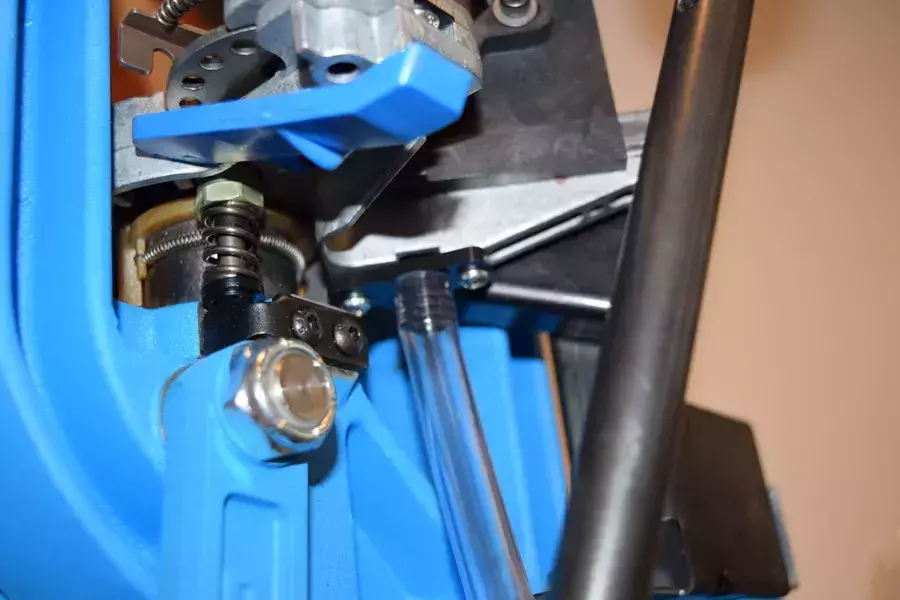

3. Usando os parafusos mais longos fornecidos, fixe a placa adaptadora Delrin nos mesmos furos de montagem que acabaram de ser desocupados. Observe que a peça é direcional – segure-a de forma que o furo de saída fique alinhado corretamente com a janela de saída dos primers (o ponto de montagem do tubo estará no lado mais próximo de você).
4. Reconecte o tubo de PVC e coloque-o em um recipiente coletor. Você pode considerar fazer um furo na sua bancada para passar o tubo verticalmente para baixo.
Observação:
Este conjunto foi projetado para os modelos XL650 e XL750 atuais. Não é compatível com unidades fabricadas antes de 1997. (Se o seu 650 tiver o copo de plástico azul para primer usado, ele é atual e serve)
